50JX50S Bolygókerekes hajtóműves motor

1. Bolygókerekes sebességváltó a stabil, alacsony holtjátékhoz
A motor többfokozatú bolygókerekes hajtóművet használ, ≤2°-os meghatározott holtjátékkal, ami segít csökkenteni a tolatás és az ismétlődő mozgás során jelentkező nem kívánt játékot. Ez alkalmassá teszi a motort elektromos hajtóművekhez, emelőszerkezetekhez, pozicionáló rendszerekhez és szabályozottabb kimeneti mozgást igénylő ipari automatizálási berendezésekhez.

2. Széles aránytartomány 3,7:1 és 3736:1 között
A 3,7:1-től 3736:1-ig terjedő csökkentési áttételekkel és az 1-től 5-ig terjedő sebességfokozattal ugyanaz a motorplatform különböző sebesség- és nyomatékigényeket képes kielégíteni. A kimeneti sebesség körülbelül 1621,6 ford./perc és 1,6 ford./perc között mozog, amely támogatja a nagy sebességű átvitelt, a szabályozott mozgást és az ultra-alacsony működést.

3. Akár 20 N.m kimeneti nyomaték nagy igénybevételű vezetéshez
A motor 20,0 Nm-ig, körülbelül 204 kgf.cm terhelési nyomatékot biztosít, erős teljesítményt biztosítva az emelőrendszerekhez, elektromos működtetőkhöz, szállítószalagokhoz, szelephajtásokhoz, kapumechanizmusokhoz és egyéb olyan berendezésekhez, amelyek alacsony fordulatszámon nagy nyomatékot igényelnek.

4. Fékrendszer szabályozott megálláshoz és tartáshoz
A szabályozott megállási vagy tartási teljesítményt igénylő alkalmazásokhoz fékkonfiguráció áll rendelkezésre. A 40Cr acél fogaskerekekkel, golyóscsapágy-tartóval és cinkötvözet házzal kombinálva a sebességváltót stabil mechanikus erőátvitelre tervezték ipari berendezésekben. A kimenő tengely ≤30kgf maximális nyomóerőt támogat.

5. 24 V széles tartományú integráció opcionális kódoló visszajelzéssel
A motor névleges feszültsége 24 V, és 6–36 V-os működési tartományt támogat, így könnyebben integrálható a különböző ipari áramellátási rendszerekkel. Az opcionális 5V 13PPR A/B kétcsatornás jeladó támogatja a fordulatszám-figyelést, a forgásirány-észlelést és az inkrementális visszacsatolást automatizált gépekhez és pozicionáló alkalmazásokhoz.

LÉPJEN KAPCSOLATBA VELÜNK 50JX50S Bolygókerekes hajtóműves motor
  • 50JX50S Bolygókerekes hajtóműves motor
  • 50JX50S Bolygókerekes hajtóműves motor

Műszaki adatok

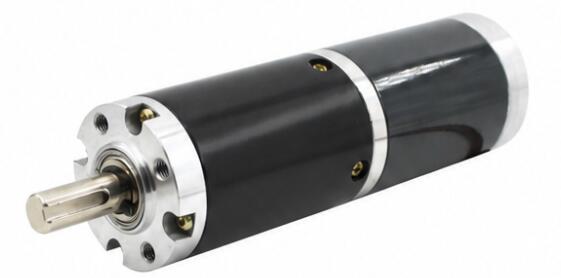

50JX50S-3 Ház anyaga Cink ötvözet Kódoló Opcionális

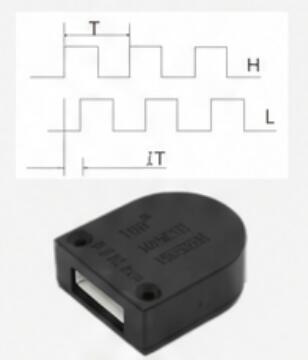

Modell TJX50RR 50JX50S-4
A-B 2 csatorna
D-Shape Encoder-5V 13PPR
Csapágy Golyóscsapágy
Gear Modulus 0,8M
Kommutátor Ecsetelve
A felszerelés anyaga 40Cr acél
Maximális nyomóerő a tengelyen ≤30 kgf
Hátsó szempilla ≤2°
Fék kapható Igen
Fogaskerék konstrukció Bolygófelszerelés

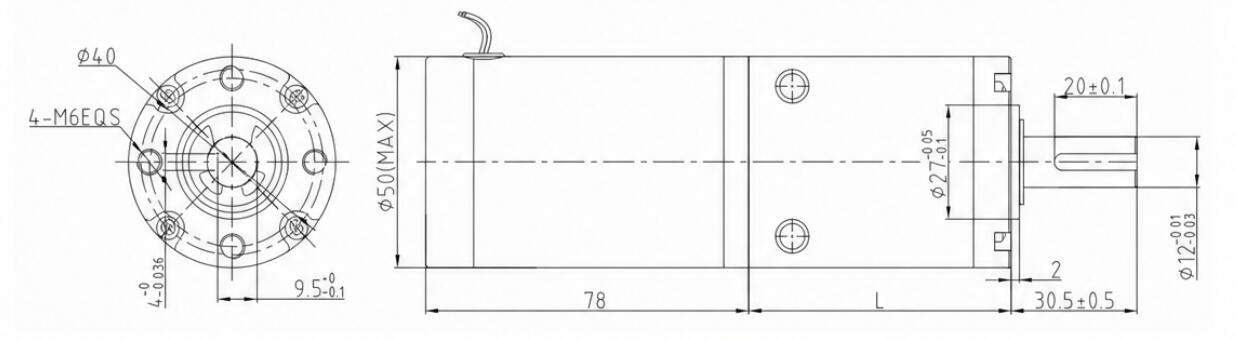

Méretek (mm)
50JX50S-5

Műszaki adatok

DC MOTOR SEBESSÉG Arány Gear Stages Sebességváltó mérete Modellszám Feszültség Nincs terhelés Betöltéskor
Működési tartomány Névleges feszültség Aktuális Sebesség Aktuális Nyomaték Sebesség
RPM Dia L Min-Max V V mA RPM mA N.m RPM
6000 3.7 1 50 43 TJX50RR3.7i-24V-1621.6R 6,0-36,0 24 1050 1621.6 3500 0.36 1297.3
6000 5.2 1 50 43 TJX50RR5.2i-24V-1153.8R 6,0-36,0 24 1050 1153.8 3500 0.51 923.1
6000 13.7 2 50 56 TJX50RR13.7i-24V-438R 6,0-36,0 24 1050 438 3500 1.21 350.4
6000 19.2 2 50 56 TJX50RR19.2i-24V-312.5R 6,0-36,0 24 1050 312.5 3500 1.69 250
6000 26.9 2 50 56 TJX50RR26.9i-24V-223R 6,0-36,0 24 1050 223 3500 2.37 178.4
6000 51 3 50 69 TJX50RR51i-24V-117.6R 6,0-36,0 24 1050 117.6 3500 4.04 94.1
6000 71 3 50 69 TJX50RR71i-24V-84.5R 6,0-36,0 24 1050 84.5 3500 5.62 67.6
6000 100 3 50 69 TJX50RR100i-24V-60R 6,0-36,0 24 1050 60 3500 7.92 48
6000 139 3 50 69 TJX50RR139i-24V-43.2R 6,0-36,0 24 1050 43.2 3500 11.01 34.5
6000 189 4 50 85 TJX50RR189i-24V-31.7R 6,0-36,0 24 1050 31.7 3500 13.47 25.4
6000 264 4 50 85 TJX50RR264i-24V-22.7R 6,0-36,0 24 1050 22.7 3500 18.82 18.2
6000 369 4 50 85 TJX50RR369i-24V-16.3R 6,0-36,0 24 1050 16.3 3500 20 13
6000 512 4 50 85 TJX50RR512i-24V-11.7R 6,0-36,0 24 1050 11.7 3500 20 9.4
6000 721 4 50 85 TJX50RR721i-24V-8.3R 6,0-36,0 24 1050 8.3 3500 20 6.7
6000 699 5 50 100 TJX50RR699i-24V-8.6R 6,0-36,0 24 1050 8.6 3500 20 6.9
6000 977 5 50 100 TJX50RR977i-24V-6.1R 6,0-36,0 24 1050 6.1 3500 20 4.9
6000 1367 5 50 100 TJX50RR1367i-24V-4.4R 6,0-36,0 24 1050 4.4 3500 20 3.5
6000 1911 5 50 100 TJX50RR1911i-24V-3.1R 6,0-36,0 24 1050 3.1 3500 20 2.5
6000 2672 5 50 100 TJX50RR2672i-24V-2.2R 6,0-36,0 24 1050 2.2 3500 20 1.8
6000 3736 5 50 100 TJX50RR3736i-24V-1.6R 6,0-36,0 24 1050 1.6 3500 20 1.3

Nyomatékegység átváltása: 1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
Ha egyéb paraméterekre van szüksége, forduljon az ügyfélszolgálathoz.
