Yuyao Hongyang Micromotor Co., Ltd. Otthon / Termékek / Hajtómű motor / 45JX775 Bolygókerekes hajtóműves motor

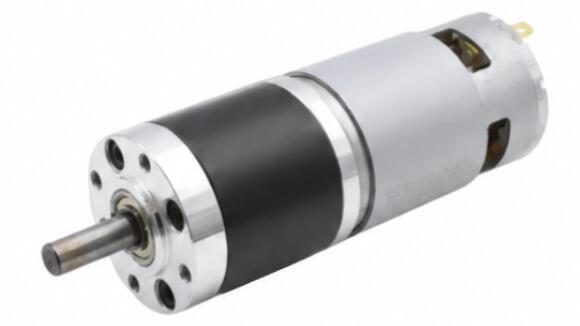

45JX775 Bolygókerekes hajtóműves motor

1. Nagy nyomatékú kimenet igényes mechanikai terhelésekhez
Az egyenáramú bolygókerekes hajtóműves motor akár 12,0 N·m kimenő nyomatékot ad le, segítve a berendezést az emelés, tolás, szállítás, befogás és egyéb terhelés által hajtott műveletek kezelésében. Olyan alkalmazásokra tervezték, ahol a szabványos egyenáramú motor nem képes elegendő kimenő erőt biztosítani alacsony fordulatszámon.

2. Széles áttételi arány 3,7:1-től 3736:1-ig
Válasszon a redukciós arányok széles skálájából, hogy egy motorplatformon belül megfeleljen a különböző sebesség- és nyomatékkövetelményeknek. A kimeneti sebesség körülbelül 1756,8-1,7 ford./perc között van, támogatja a nagy sebességű átvitelt, a szabályozott mozgást és az ultra-alacsony fordulatszámú működést anélkül, hogy megváltoztatná az alapvető motortervet.

3. Alacsony holtjáték a kontrolláltabb mozgás érdekében
A sebességváltót ≤2°-os holtjátékkal határozták meg, ami segít csökkenteni a nem kívánt holtjátékot az irányváltoztatás és az ismételt mozgás során. Ez alkalmassá teszi a motort elektromos működtetőkhöz, szelephajtásokhoz, emelőrendszerekhez, szállítószalagokhoz, robotmechanizmusokhoz és kiszámíthatóbb kimeneti mozgást igénylő ipari automatizálási berendezésekhez.

4. Bolygókerekes sebességváltó kialakítása kompakt erőátvitelhez
A többfokozatú bolygókerekes hajtómű a nagy sebességű motor bemenetét hasznosítható kimeneti nyomatékká alakítja át, miközben megtartja a kompakt mechanikai elrendezést. Az 1-5 fokozatban elérhető TJX45RT nagyobb rugalmasságot biztosít a berendezés tervezőinek a beépítési hely, a kimeneti sebesség, a nyomaték és a mechanikai terhelési követelmények kiegyensúlyozása során.

5. Ipari integráció opcionális kódoló visszajelzéssel

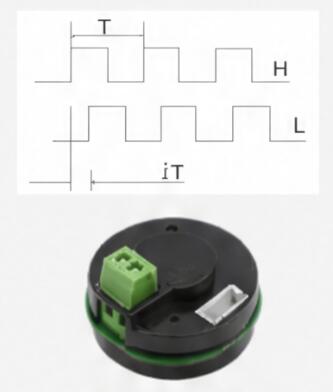

A motor 40Cr acél fogaskerekeket, golyóscsapágytámaszt és cinkötvözet hajtóműházat használ. 24 V-os névleges feszültséggel rendelkezik, és 6–36 V-os működési tartományt támogat a rugalmas rendszerintegráció érdekében. Az opcionális 5V 13PPR A/B kétcsatornás kódoló támogatja a fordulatszám-felügyeletet, a forgásérzékelést és a visszacsatolásvezérlést automatizált gépekben.

LÉPJEN KAPCSOLATBA VELÜNK 45JX775 Bolygókerekes hajtóműves motor
  • 45JX775 Bolygókerekes hajtóműves motor
  • 45JX775 Bolygókerekes hajtóműves motor
  • 45JX775 Bolygókerekes hajtóműves motor
  • 45JX775 Bolygókerekes hajtóműves motor

Műszaki adatok

45JX775-5 Ház anyaga Cink ötvözet Kódoló Opcionális
Modell TJX45RT 45JX775-6
A-B 2 csatorna
775Kódoló-5V 13PPR

Csapágy Golyóscsapágy
Gear Modulus 0,6 millió
Kommutátor Ecsetelve
A felszerelés anyaga 40Cr acél
Maximális nyomóerő a tengelyen ≤20 kgf
Hátsó szempilla ≤2°
Fék kapható Nem
Fogaskerék konstrukció Bolygófelszerelés

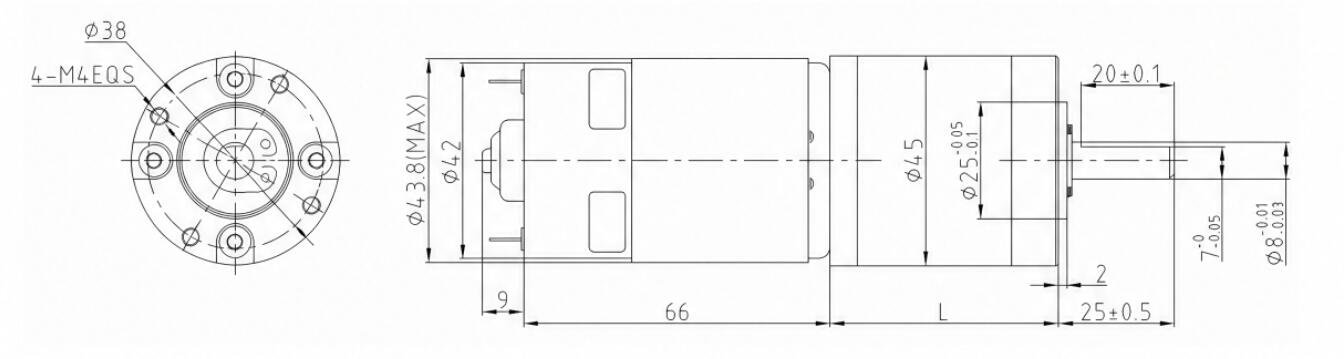

Méretek (mm)
45JX775-7

Műszaki adatok

DC MOTOR SEBESSÉG Arány Gear Stages Sebességváltó mérete Modellszám Feszültség Nincs terhelés Betöltéskor
Működési tartomány Névleges feszültség Aktuális Sebesség Aktuális Nyomaték Sebesség
RPM Dia L Min-Max V V mA RPM mA N.m RPM
6500 3.7 1 45 29.7 TJX45RT3.7i-24V-1756.8R 6,0-36,0 24 420 1756.8 3000 0.29 1405.4
6500 5.2 1 45 29.7 TJX45RT5.2i-24V-1250R 6,0-36,0 24 420 1250 3000 0.4 1000
6500 13.7 2 45 39.4 TJX45RT13.7i-24V-474.5R 6,0-36,0 24 420 474.5 3000 0.95 379.6
6500 19.2 2 45 39.4 TJX45RT19.2i-24V-338.5R 6,0-36,0 24 420 338.5 3000 1.34 270.8
6500 26.9 2 45 39.4 TJX45RT26.9i-24V-241.6R 6,0-36,0 24 420 241.6 3000 1.87 193.3
6500 51 3 45 49.1 TJX45RT51i-24V-127.5R 6,0-36,0 24 420 127.5 3000 3.2 102
6500 71 3 45 49.1 TJX45RT71i-24V-91.5R 6,0-36,0 24 420 91.5 3000 4.45 73.2
6500 100 3 45 49.1 TJX45RT100i-24V-65R 6,0-36,0 24 420 65 3000 6.27 52
6500 139 3 45 49.1 TJX45RT139i-24V-46.8R 6,0-36,0 24 420 46.8 3000 8.71 37.4
6500 189 4 45 60.3 TJX45RT189i-24V-34.4R 6,0-36,0 24 420 34.4 3000 10.66 27.5
6500 264 4 45 60.3 TJX45RT264i-24V-24.6R 6,0-36,0 24 420 24.6 3000 12 19.7
6500 369 4 45 60.3 TJX45RT369i-24V-17.6R 6,0-36,0 24 420 17.6 3000 12 14.1
6500 512 4 45 60.3 TJX45RT512i-24V-12.7R 6,0-36,0 24 420 12.7 3000 12 10.2
6500 721 4 45 60.3 TJX45RT721i-24V-9R 6,0-36,0 24 420 9 3000 12 7.2
6500 699 5 45 71.5 TJX45RT699i-24V-9.3R 6,0-36,0 24 420 9.3 3000 12 7.4
6500 977 5 45 71.5 TJX45RT977i-24V-6.7R 6,0-36,0 24 420 6.7 3000 12 5.3
6500 1367 5 45 71.5 TJX45RT1367i-24V-4.8R 6,0-36,0 24 420 4.8 3000 12 3.8
6500 1911 5 45 71.5 TJX45RT1911i-24V-3.4R 6,0-36,0 24 420 3.4 3000 12 2.7
6500 2672 5 45 71.5 TJX45RT2672i-24V-2.4R 6,0-36,0 24 420 2.4 3000 12 1.9
6500 3736 5 45 71.5 TJX45RT3736i-24V-1.7R 6,0-36,0 24 420 1.7 3000 12 1.4

Nyomatékegység átváltása: 1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
Ha egyéb paraméterekre van szüksége, forduljon az ügyfélszolgálathoz.
