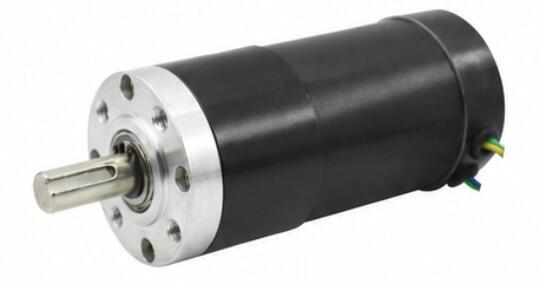

57JX5795BL Kefe nélküli bolygókerekes hajtóműves motor

1. Kefe nélküli hajtóműves motor a meghosszabbított folyamatos működéshez
A motor a kefe nélküli egyenáramú motort bolygókerekes sebességváltóval kombinálja, hogy stabil teljesítményt biztosítson hosszú működési ciklusokhoz. Kefe nélküli kommutációs kialakítása elkerüli a mechanikus kefés érintkezést, így alkalmas olyan berendezésekhez, amelyek egyenletes forgást, csökkentett kefével kapcsolatos kopást és megbízható, hosszú távú hajtási teljesítményt igényelnek.

2. 20 N.m nagy nyomaték egy kompakt bolygóműves sebességváltóból
A 20,0 Nm-ig terjedő kimeneti nyomatékkal a motor a nagy sebességű motor bemenetét erős használható kimeneti erővé alakítja. Alkalmas emelőszerkezetekhez, elektromos működtetőkhöz, szállítószalagokhoz, szelephajtásokhoz, kapurendszerekhez és egyéb automatizálási berendezésekhez, amelyek szabályozott fordulatszámon nagy nyomatékot igényelnek.

3. Rugalmas kimenetválasztás 3,7:1-től 3736:1-ig
A sebességváltó 3,7:1-től 3736:1-ig terjedő áttételeket kínál 1-5 fokozatban. A kimeneti sebesség körülbelül 1621,6 ford./perc és 1,6 ford./perc között van, lehetővé téve, hogy egyetlen motorsorozat lefedje a gyors sebességváltót, a szabályozott mozgást és az ultra-alacsony fordulatszámú, nagy terhelésű alkalmazásokat.

4. Hall visszacsatolás és külső meghajtó az érzékeny BLDC vezérléshez
A motor háromfázisú BLDC vezetékeket használ MA, MB és MC fáziscsatlakozásokkal, Hall jelekkel és 24 V-os VCC bemenettel, és külső motormeghajtóra van szüksége. Ez a konfiguráció támogatja az elektronikus kommutációt, a sebességszabályozást, a forgásirány-szabályozást és a rendszerszintű mozgáskoordinációt automatizált gépekben.

5. Kis visszaütésű sebességváltó fékkel
A sebességváltó előírt holtjátéka ≤2°, ami segít csökkenteni a nem kívánt mozgást hátramenet és ismételt pozicionálás közben. A szabályozott megállást vagy tartást igénylő alkalmazásokhoz fékkonfiguráció áll rendelkezésre. A sebességváltó 40Cr acél fogaskerekeket, golyóscsapágy-tartót és cinkötvözet házat is használ, legfeljebb 30kgf tengelynyomással.

LÉPJEN KAPCSOLATBA VELÜNK 57JX5795BL Kefe nélküli bolygókerekes hajtóműves motor
  • 57JX5795BL Kefe nélküli bolygókerekes hajtóműves motor
  • 57JX5795BL Kefe nélküli bolygókerekes hajtóműves motor
  • 57JX5795BL Kefe nélküli bolygókerekes hajtóműves motor

Műszaki adatok

57JX5795BL-3 Ház anyaga Cink ötvözet BLDC vezetékcsatlakozások
Modell TJX57R5795BL Sárga MA
Csapágy Golyóscsapágy zöld MB
Gear Modulus 0,8M kék MC
Kommutátor kefe nélküli Fekete GND
A felszerelés anyaga 40Cr acél Sárga HA
Maximális nyomóerő a tengelyen ≤30 kgf zöld HB
Hátsó szempilla ≤2° kék HC
Fék kapható Igen Piros VCC
Fogaskerék konstrukció Bolygófelszerelés Motor driver szükséges

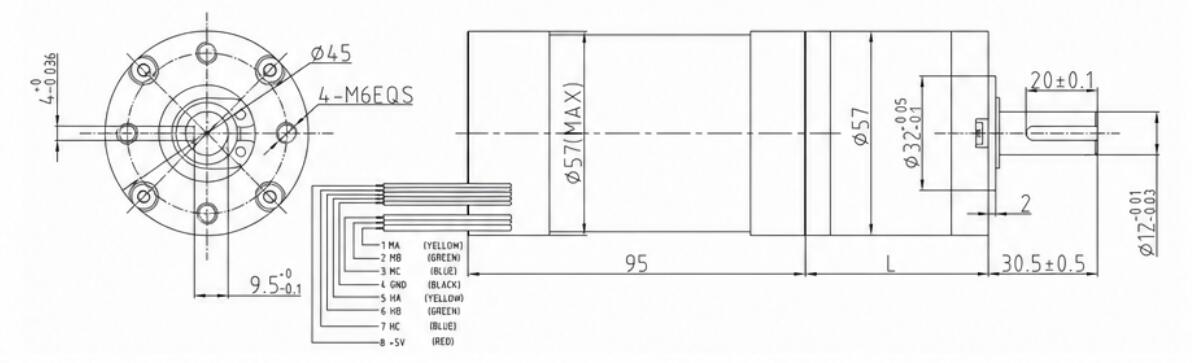

Méretek (mm)
57JX5795BL-4

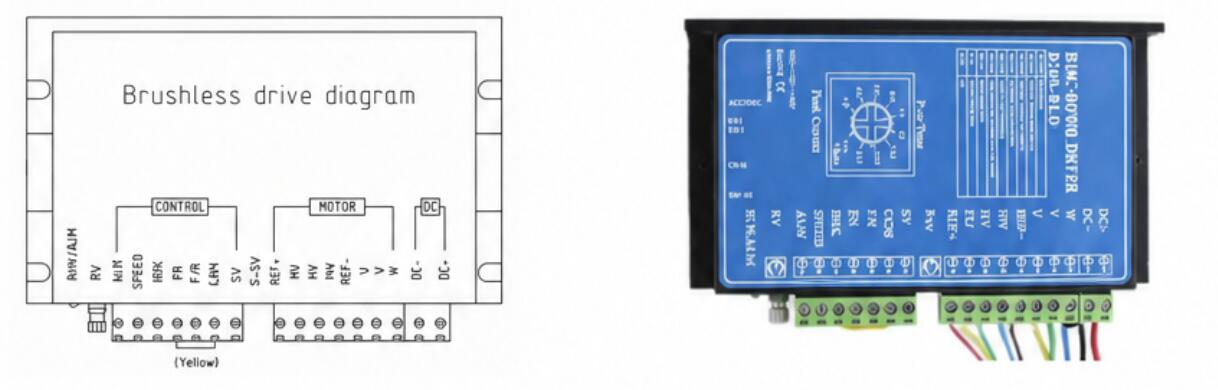

Motorvezető
57JX5795BL-5


Műszaki adatok

DC MOTOR SEBESSÉG Arány Gear Stages Sebességváltó mérete Modellszám Feszültség Nincs terhelés Betöltéskor
Működési tartomány Névleges feszültség Aktuális Sebesség Aktuális Nyomaték Sebesség
RPM Dia L Min-Max V V mA RPM mA N.m RPM
6000 3.7 1 57 38.3 TJX57R5795BL3.7i-24V-1621.6R 6,0-36,0 24 1500 1621.6 6500 0.67 1297.3
6000 5.2 1 57 38.3 TJX57R5795BL5.2i-24V-1153.8R 6,0-36,0 24 1500 1153.8 6500 0.94 923.1
6000 13.7 2 57 51.4 TJX57R5795BL13.7i-24V-438R 6,0-36,0 24 1500 438 6500 2.24 350.4
6000 19.2 2 57 51.4 TJX57R5795BL19.2i-24V-312.5R 6,0-36,0 24 1500 312.5 6500 3.14 250
6000 26.9 2 57 51.4 TJX57R5795BL26.9i-24V-223R 6,0-36,0 24 1500 223 6500 4.4 178.4
6000 51 3 57 64.6 TJX57R5795BL51i-24V-117.6R 6,0-36,0 24 1500 117.6 6500 7.5 94.1
6000 71 3 57 64.6 TJX57R5795BL71i-24V-84.5R 6,0-36,0 24 1500 84.5 6500 10.44 67.6
6000 100 3 57 64.6 TJX57R5795BL100i-24V-60R 6,0-36,0 24 1500 60 6500 14.71 48
6000 139 3 57 64.6 TJX57R5795BL139i-24V-43.2R 6,0-36,0 24 1500 43.2 6500 20 34.5
6000 189 4 57 80 TJX57R5795BL189i-24V-31.7R 6,0-36,0 24 1500 31.7 6500 25.4 25.4
6000 264 4 57 80 TJX57R5795BL264i-24V-22.7R 6,0-36,0 24 1500 22.7 6500 20 18.2
6000 369 4 57 80 TJX57R5795BL369i-24V-16.3R 6,0-36,0 24 1500 16.3 6500 20 13
6000 512 4 57 80 TJX57R5795BL512i-24V-11.7R 6,0-36,0 24 1500 11.7 6500 20 9.4
6000 721 4 57 80 TJX57R5795BL721i-24V-8.3R 6,0-36,0 24 1500 8.3 6500 20 6.7
6000 699 5 57 95 TJX57R5795BL699i-24V-8.6R 6,0-36,0 24 1500 8.6 6500 20 6.9
6000 977 5 57 95 TJX57R5795BL977i-24V-6.1R 6,0-36,0 24 1500 6.1 6500 20 4.9
6000 1367 5 57 95 TJX57R5795BL1367i-24V-4.4R 6,0-36,0 24 1500 4.4 6500 20 3.5
6000 1911 5 57 95 TJX57R5795BL1911i-24V-3.1R 6,0-36,0 24 1500 3.1 6500 20 2.5
6000 2672 5 57 95 TJX57R5795BL2672i-24V-2.2R 6,0-36,0 24 1500 2.2 6500 20 1.8
6000 3736 5 57 95 TJX57R5795BL3736i-24V-1.6R 6,0-36,0 24 1500 1.6 6500 20 1.3

Nyomatékegység átváltása: 1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
Ha egyéb paraméterekre van szüksége, forduljon az ügyfélszolgálathoz.
