Hogyan működik a BLDC: Gyakorlati útmutató a kefe nélküli egyenáramú motor működéséhez és vezérléséhez

Kevés alkatrész változtatta meg a kis elektromos gépek olyan csendes és hatékony működését, mint a kefe nélküli egyenáramú motor. Akár robotot, akár intelligens otthoni készüléket vagy orvosi eszközt tervez, valószínűleg a BLDC technológiát vette fontolóra. De a BLDC működése nem mindig nyilvánvaló, különösen, ha a háttérben a hagyományos kefés motorok állnak. Ez az útmutató egyszerűen elmagyarázza a működési elvet, tárgyalja a vezérlő szerepét, és rávilágít arra, hogy mi teszi a kefe nélküli egyenáramú motorokat olyan értékessé a valódi termékekben.

Mi az a kefe nélküli egyenáramú motor?

A kefe nélküli egyenáramú motor vagy BLDC motor egy szinkron elektromos motor, amelyet egyenáram hajt. A hagyományos kefés egyenáramú motorokban a forgórész tekercses tekercseket hordoz, a szénkefék pedig a kommutátorhoz dörzsölve áramot szolgáltatnak. A BLDC motornál az elrendezés fordított: a forgórészre állandó mágnesek, míg az állórész réztekercselésből készül. Mivel nincsenek elhasználódó kefék, és nincs íves kommutátor, a motor tisztábban működik és sokkal tovább tart.

Hogyan működik a BLDC: Az alapelv

A BLDC működésének megértéséhez gondoljon a mágneses vonzásra. A forgórész egy állandó mágnes (vagy mágneskészlet), és az állórész tekercsei elektromágnesként viselkednek. Amikor az áram átfolyik egy tekercsen, mágneses pólust hoz létre, amely vonzza vagy taszítja a rotort. Ha az egyik tekercsről a másikra váltja az áramot a megfelelő sorrendben, akkor egy forgó mágneses mezőt hoz létre, amely maga mögött húzza a forgórészt.

1. lépés: Az állórész forgó mágneses teret hoz létre

Ahelyett, hogy mechanikus keféket használnának az áram átkapcsolására, a BLDC motor egy elektronikus vezérlőt használ az állórész tekercsek egymás utáni feszültség alá helyezésére. Egy tipikus háromfázisú BLDC motorban a vezérlő egyszerre a három tekercs közül kettőre kapcsol feszültséget, így a harmadik tekercs áram nélkül marad. Az így létrejövő mágneses tér az állórész körül halad előre, és mindig a forgórész előtt marad.

2. lépés: Az állandó mágneses rotor követi a mezőt

A rotor mágnesei természetesen megpróbálnak igazodni az állórész mezőjéhez. Mivel a vezérlő folyamatosan mozgatja a szántóföldi pozíciót, a rotor folyamatosan üldözi azt. A forgórész és az állórész mező közötti szögkülönbség a nyomatékszög, és ez közvetlenül befolyásolja a motor által termelt nyomatékot.

3. lépés: Az elektronikus kommutáció felváltja a mechanikus keféket

A kommutáció az áramirány megváltoztatásának folyamata a tekercsekben. A kefés motorban ezt mechanikusan a kommutátor és a szénkefék végzik. A BLDC motorokban ez elektronikusan történik teljesítménytranzisztorokkal, például MOSFET-ekkel. Ezért a BLDC motorokat elektronikusan kommutált motoroknak is nevezik.

4. lépés: A rotor helyzetérzékelése mindent szinkronban tart

A vezérlőnek tudnia kell, hogy hol van a rotor, mielőtt a megfelelő tekercset feszültség alá helyezné. Sok BLDC motor az állórészbe szerelt Hall-effektus érzékelőket használ. Ezek az érzékelők érzékelik a rotor mágneses terét, és jeleket küldenek a vezérlőnek. Más kialakítások érzékelő nélküliek: a forgórész helyzetét a tápellátás nélküli tekercsben generált hátsó EMF alapján becsülik meg.

5. lépés: A folyamatos visszacsatolás egyenletes forgást eredményez

Az érzékelő alapú motorokban a vezérlő leolvassa a Hall-érzékelő állapotait, és fordulatonként többször frissíti a tekercselési sorrendet. Ez a zárt hurkú kommutáció állandó nyomatékot, alacsony zajszintet és szikrázásmentességet biztosít. Emellett széles tartományban precíz fordulatszám-szabályozást biztosít a motor számára.

Mit csinál az ESC?

A vezérlőt gyakran nevezik ESC-nek, vagy elektronikus sebességszabályozónak, különösen drónoknál és hobbifelszereléseknél. Ipari alkalmazásokban általában BLDC motormeghajtónak nevezik. Bármi legyen is a név, az ESC-nek három feladata van: indítsa el a motort, kapcsolja be a tekercseket a megfelelő sorrendben, és szabályozza a fordulatszámot és a nyomatékot.

A sebességet általában impulzusszélesség-modulációval (PWM) szabályozzák. Az ESC gyorsan be- és kikapcsolja az egyenfeszültséget, és a motorra adott átlagos feszültség határozza meg a sebességét. Ugyanakkor az ESC figyeli a forgórész helyzetét és áramát, lehetővé téve, hogy megvédje a motort a túlterheléstől és a leállástól.

Szálcsiszolt és kefe nélküli egyenáramú motorok

A BLDC működésének áttekintése segít tisztázni, miért vált ez az előnyben részesített opció olyan sok új dizájnban. Az alábbi táblázat összefoglalja a legfontosabb különbségeket a kefés és a kefe nélküli egyenáramú motorok között a mikromotoros alkalmazásokban.

Miért használják a BLDC motorokat valódi alkalmazásokban?

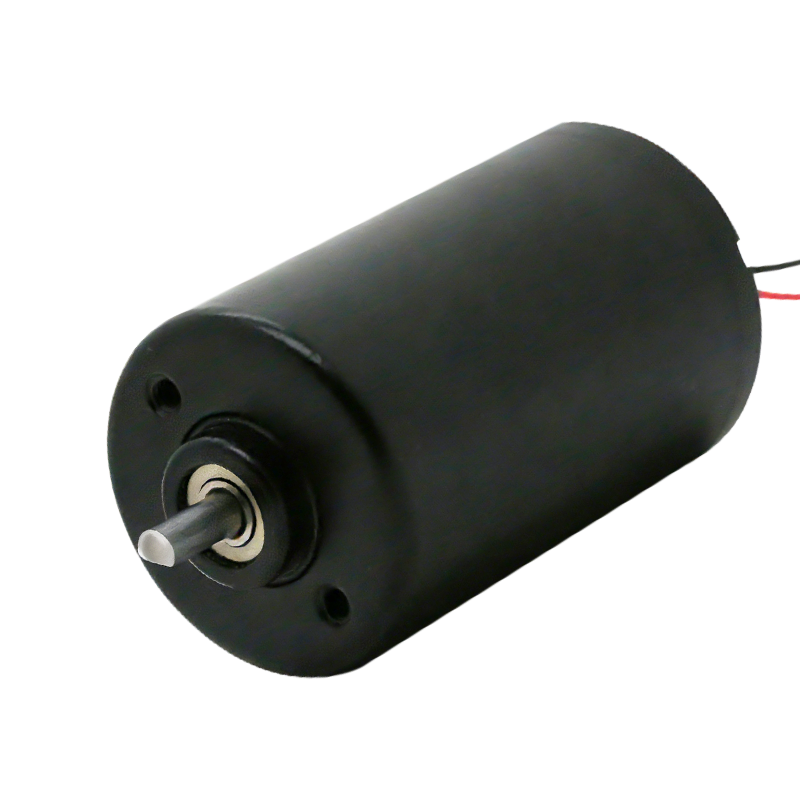

A nagy hatékonyság, a hosszú élettartam és a szabályozható nyomaték kombinációja a BLDC motorokat természetes módon illeszkedik azokhoz a termékekhez, amelyeknek folyamatosan vagy precízen kell működniük. Napi munkánk során azt látjuk, hogy a tervezők a BLDC technológiát választják a drónok meghajtásától az ipari automatizálásig mindenhez. Sokan ipari robotok támaszkodjon a kefe nélküli motorok sima, alacsony fordulatszámú nyomatékára a karok és a megfogók pontos pozicionálásához. Nagy hatékonyságú porszívók használjon BLDC motorokat a nagy sebességű pörgetéshez, miközben kevesebb hőt és zajt termel.

A gyakorlati előnyök könnyen beláthatók:

• A nagyobb hatékonyság kevesebb hőveszteséget és jobb akkumulátor-élettartamot jelent.
• A kefék hiánya kevesebb karbantartást jelent, és nincs szénpor a motorban.
• Az elektronikus kommutáció egyenletes gyorsulást és pontos sebességszabályozást jelent.

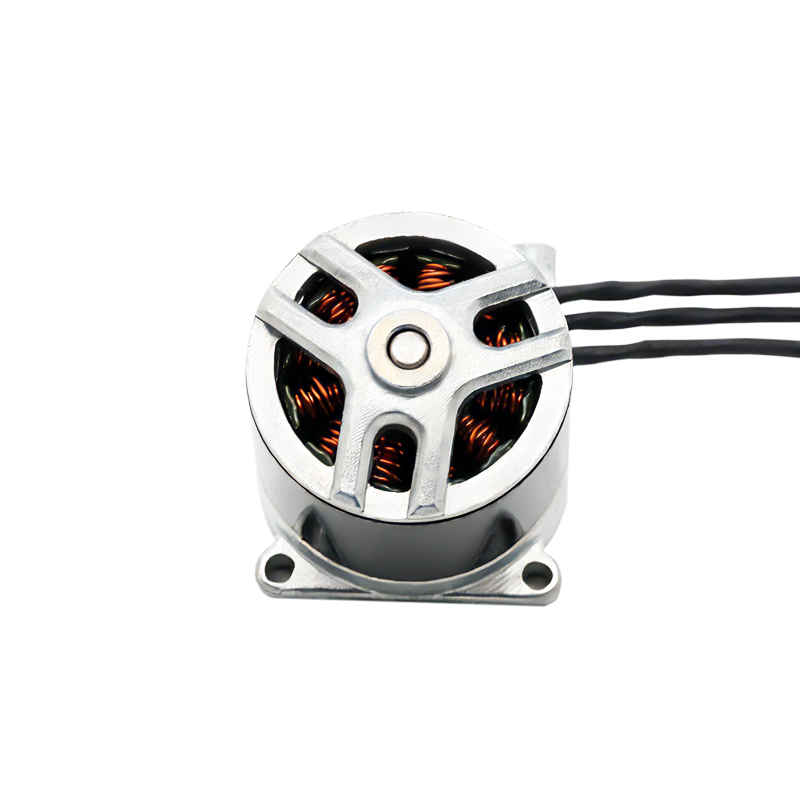

A könnyű, nagy tolóerejű alkalmazásoknál, mint például a többrotoros drónoknál, fontos a motor teljesítménysűrűsége és gyors reagálása. Az erre a feladatra tervezett szénkefe nélküli motornak egyensúlyban kell tartania az állórész ellenállását, a mágnes fokozatát és a mechanikai egyensúlyt a hatékony tolóerő biztosítása érdekében.

A megfelelő BLDC motor kiválasztása

Miután megértette a működési elvet, a motor kiválasztása az elektromos, mechanikai és környezeti követelményeknek való megfelelés kérdése lesz. Kezdje a rendszerben elérhető névleges feszültséggel és áramerősséggel. Ezután nézze meg a motor KV besorolását, amely a fordulatszámot a feszültséghez viszonyítja, és a nyomatékállandóját, amely az áramot a nyomatékhoz viszonyítja.

A BLDC motorjelöltek összehasonlításakor fuss át egy egyszerű ellenőrzőlistát:

1. Milyen feszültség és áram érhető el a termékben?
2. Mekkora folyamatos és csúcsnyomaték szükséges az üzemi fordulatszámon?
3. A motornak szüksége van Hall-érzékelőkre az alacsony fordulatszámú pontosság érdekében, vagy elfogadható az érzékelő nélküli vezérlés?
4. Milyen mechanikai és környezeti korlátok léteznek, mint például a méret, a súly és a hőmérséklet?

Az érzékelő alapú motorokat előnyben részesítik a robotikában, orvosi eszközökben és más olyan alkalmazásokban, amelyek pontos pozícionálást vagy terhelés alatti indítást igényelnek. Az érzékelő nélküli BLDC motorok gyakoriak a ventilátorokban és szivattyúkban, ahol a terhelés kiszámítható.

Ha új terméket tervez, a motor kiválasztása előtt érdemes megbeszélni a munkaciklust, a környezeti hőmérsékletet és a várható élettartamot. A mikromotorok terén tapasztalattal rendelkező gyártó segíthet kiválasztani a megfelelő huzalátmérőt, mágnesanyagot és csapágyrendszert az adott alkalmazáshoz.

Következtetés

A BLDC működése egy mondatban összefoglalható: egy elektronikus vezérlő forgó mágneses teret hoz létre az állórészben, és egy állandó mágneses rotor követi ezt a mezőt, mivel a vezérlő folyamatosan kommutálja a tekercseket a megfelelő sorrendben. Ez az egyszerű elv kiküszöböli a keféket, javítja a hatékonyságot, és pontos szabályozást ad a mérnököknek a sebesség és a nyomaték felett.

Több mint három évtizedes gyártási tapasztalattal rendelkező mikromotor-gyártóként arra ösztönözzük a termékcsapatokat, hogy értékeljék a BLDC technológiát, amikor a megbízhatóság, az energiahatékonyság és a tiszta működés számít. Kezdje a működési elvvel, tekintse át terhelési profilját, és válasszon egy motorpartnert, aki megérti a részleteket.
