24JX370 Szálcsiszolt bolygókerekes hajtóműves motor

1. Több áttételi arány a rugalmas sebesség- és nyomatékválasztáshoz
1-5 fokozatú bolygókerekes hajtóművekkel és 3,7:1-től 3736:1-ig terjedő áttételekkel kapható, lehetővé téve az ügyfelek számára a megfelelő kimeneti fordulatszám és nyomaték kiválasztását a különböző hajtásrendszerekhez.

2. Kompakt 24 mm-es bolygókerekes sebességváltó
A 24 mm átmérőjű sebességváltó kompakt meghajtási megoldást kínál korlátozott helyű berendezésekhez, beleértve a robotmechanizmusokat, intelligens zárakat, árusító automatákat, orvosi eszközöket és kis automatizálási rendszereket.

3. Stabil és tartós sebességváltó
Bolygókerekes fogaskerekes szerkezettel, szinterezett acél fogaskerekekkel, golyóscsapágy-tartóval és 0,4M hajtóműmodulussal, hogy stabil erőátvitelt biztosítson kompakt mechanikai alkalmazásokhoz.

4. Széles 3-18V DC működési tartomány
3-18V DC üzemre tervezve 12V névleges feszültséggel. A kiválasztott áttételtől függően a kimeneti fordulatszám 1,4 és 1405,4 ford/perc között van, a kimeneti nyomaték pedig eléri a 2,00 N·m-t.

5. Alacsony holtjáték és OEM/ODM támogatás
A holtjáték ≤2°, ami segít a pozicionálási teljesítmény javításában a precíziós hajtásrendszerekben. OEM/ODM testreszabás, kimeneti tengely opciók és mintarendelések állnak rendelkezésre a projektfejlesztéshez.

LÉPJEN KAPCSOLATBA VELÜNK 24JX370 Szálcsiszolt bolygókerekes hajtóműves motor
  • 24JX370 Szálcsiszolt bolygókerekes hajtóműves motor
  • 24JX370 Szálcsiszolt bolygókerekes hajtóműves motor
  • 24JX370 Szálcsiszolt bolygókerekes hajtóműves motor

Műszaki adatok

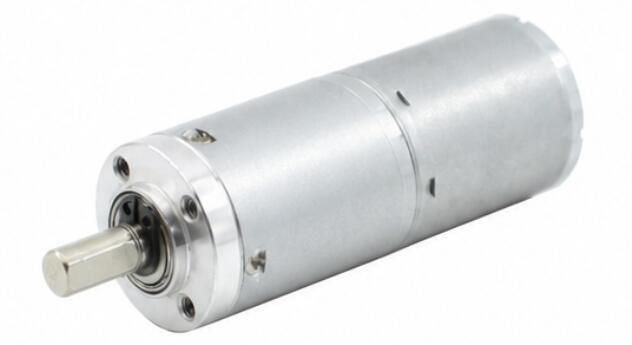

24JX370-3 Ház anyaga Cink ötvözet Kódoló Opcionális
Modell TJX24RA Nem lehet kódolóval
Csapágy Golyóscsapágy
Gear Modulus 0.4M
Kommutátor Ecsetelve
A felszerelés anyaga Szinterezett acél
Maximális nyomóerő a tengelyen ≤7 kgf
Hátsó szempilla ≤2°
Fék kapható Nem
Fogaskerék konstrukció Bolygófelszerelés

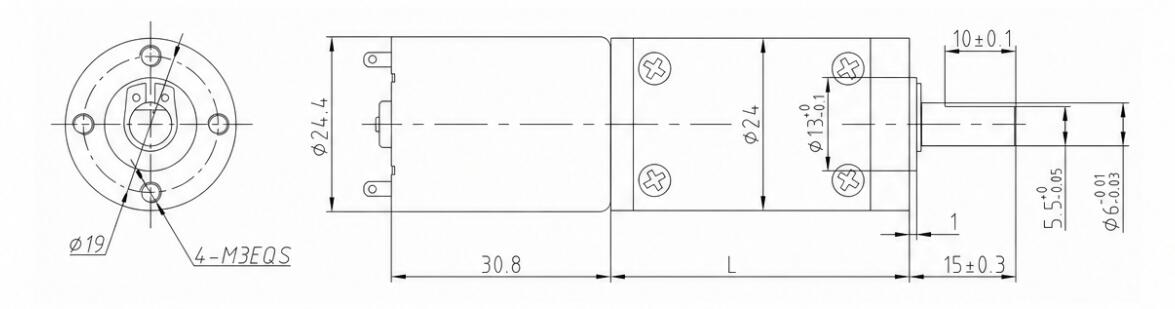

Méretek (mm)
24JX370-4

Műszaki adatok

DC MOTOR SEBESSÉG Arány Gear Stages Sebességváltó mérete Modellszám Feszültség Nincs terhelés Betöltéskor
Működési tartomány Névleges feszültség Aktuális Sebesség Aktuális Nyomaték Sebesség
RPM Dia L Min-Max V V mA RPM mA N.m RPM
6500 3.7 1 24 22 TJX24RA3.7i-12V-1756.8R 3,0-18,0 12 30 1756.8 120 0.01 1405.4
6500 5.2 1 24 22 TJX24RA5.2i-12V-1250R 3,0-18,0 12 30 1250 120 0.01 1000
6500 13.7 2 24 28 TJX24RA13.7i-12V-474.5R 3,0-18,0 12 30 474.5 120 0.02 379.6
6500 19.2 2 24 28 TJX24RA19.2i-12V-338.5R 3,0-18,0 12 30 338.5 120 0.03 270.8
6500 26.9 2 24 28 TJX24RA26.9i-12V-241.6R 3,0-18,0 12 30 241.6 120 0.04 193.3
6500 51 3 24 33 TJX24RA51i-12V-127.5R 3,0-18,0 12 30 127.5 120 0.06 102
6500 71 3 24 33 TJX24RA71i-12V-91.5R 3,0-18,0 12 30 91.5 120 0.09 73.2
6500 100 3 24 33 TJX24RA100i-12V-65R 3,0-18,0 12 30 65 120 0.13 52
6500 139 3 24 33 TJX24RA139i-12V-46.8R 3,0-18,0 12 30 46.8 120 0.17 37.4
6500 189 4 24 39 TJX24RA189i-12V-34.4R 3,0-18,0 12 30 34.4 120 0.21 27.5
6500 264 4 24 39 TJX24RA264i-12V-24.6R 3,0-18,0 12 30 24.6 120 0.3 19.7
6500 369 4 24 39 TJX24RA369i-12V-17.6R 3,0-18,0 12 30 17.6 120 0.42 14.1
6500 512 4 24 39 TJX24RA512i-12V-12.7R 3,0-18,0 12 30 12.7 120 0.58 10.2
6500 721 4 24 39 TJX24RA721i-12V-9R 3,0-18,0 12 30 9 120 0.81 7.2
6500 699 5 24 45 TJX24RA699i-12V-9.3R 3,0-18,0 12 30 9.3 120 0.71 7.4
6500 977 5 24 45 TJX24RA977i-12V-6.7R 3,0-18,0 12 30 6.7 120 0.99 5.3
6500 1367 5 24 45 TJX24RA1367i-12V-4.8R 3,0-18,0 12 30 4.8 120 1.39 3.8
6500 1911 5 24 45 TJX24RA1911i-12V-3.4R 3,0-18,0 12 30 3.4 120 1.94 2.7
6500 2672 5 24 45 TJX24RA2672i-12V-2.4R 3,0-18,0 12 30 2.4 120 2 1.9
6500 3736 5 24 45 TJX24RA3736i-12V-1.7R 3,0-18,0 12 30 1.7 120 2 1.4

Nyomatékegység átváltása: 1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
Ha egyéb paraméterekre van szüksége, forduljon az ügyfélszolgálathoz.
