22JX180 csiszolt bolygókerekes hajtóműves motor

1. Kompakt teljesítmény a helyszűke kialakításokhoz
Nagyobb teljesítményre van szüksége a berendezés bővítése nélkül? Ez a mini bolygókerekes hajtóműves motor hatékony hajtóműves teljesítményt biztosít egy kompakt, 22 mm-es sebességváltóban, így ideális robotokhoz, intelligens eszközökhöz, zárakhoz és kis automatizálási rendszerekhez.

2. Könnyű sebesség- és nyomatékillesztés
Egy motoros platform, több hajtási megoldás. Válasszon a csökkentési arányok széles skálájából, hogy megfeleljen a kívánt fordulatszámnak és nyomatéknak, anélkül, hogy a teljes mechanikai rendszert újratervezné.

3. Ellenőrzött és precíz mozgáshoz készült
A bolygókerekes hajtómű szerkezete és az alacsony holtjáték-kialakítás simább, kiszámíthatóbb mozgást biztosít a robotcsuklók, adagolók, aktuátorok, műszerek és egyéb mozgásvezérlő alkalmazások számára.

4. Készen áll a visszajelzéssel vezérelt rendszerekre
Azoknál az alkalmazásoknál, amelyek sebesség- vagy helyzetvisszajelzést igényelnek, az opcionális A/B kétcsatornás jeladó segíthet a motorvezérlés és a rendszerintegráció javításában.

5. Egyedi motormegoldások a prototípustól a gyártásig
Elérhető OEM és ODM projektekhez rugalmas áttételi arányokkal, tengelykonfigurációkkal és jeladó opciókkal. Alkalmas prototípus tesztelésre, kis tételes fejlesztésre és mennyiségi gyártásra.

LÉPJEN KAPCSOLATBA VELÜNK 22JX180 csiszolt bolygókerekes hajtóműves motor
  • 22JX180 csiszolt bolygókerekes hajtóműves motor
  • 22JX180 csiszolt bolygókerekes hajtóműves motor
  • 22JX180 csiszolt bolygókerekes hajtóműves motor
  • 22JX180 csiszolt bolygókerekes hajtóműves motor

Műszaki adatok

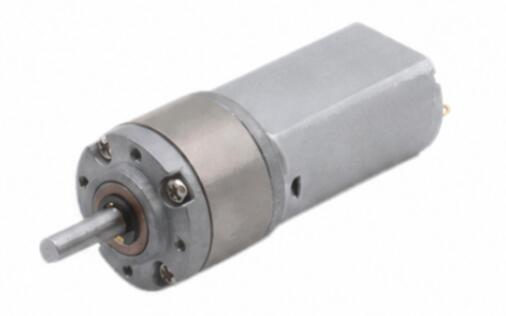

22JX180-5 Ház anyaga Cink ötvözet Kódoló Opcionális

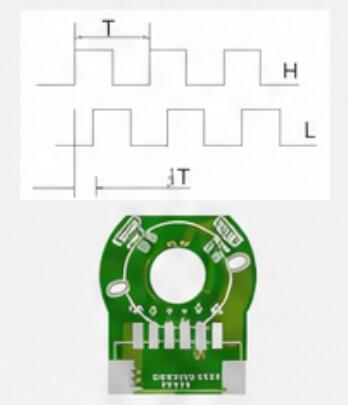

Modell TJX22RC 22JX180-6
A-B 2 csatorna
180Encoder-5V 12PPR

Csapágy Olaj csapágy
Gear Modulus 0,3M
Kommutátor Csiszolt
A felszerelés anyaga Szinterezett acél
Maximális nyomóerő a tengelyen ≤5 kgf
Hátsó szempilla ≤2°
Fék kapható Nem
Fogaskerék konstrukció Bolygófelszerelés

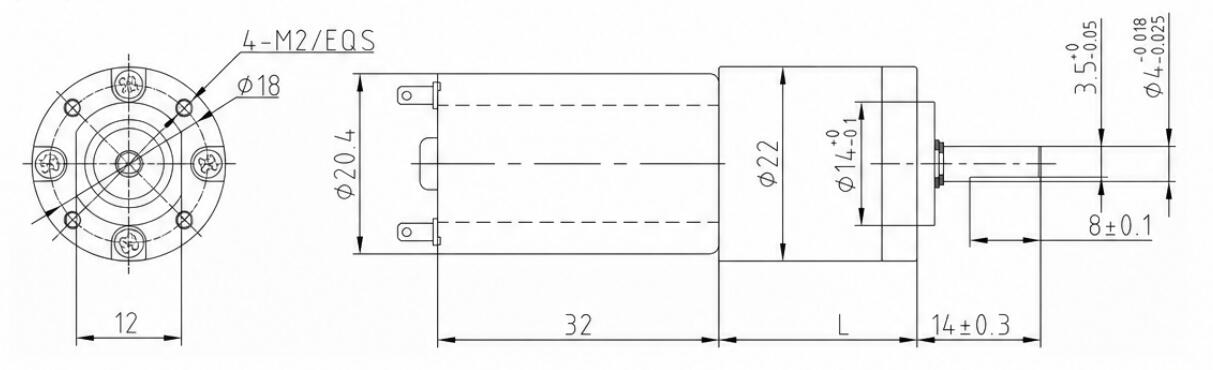

Méretek (mm)
22JX180-7

Műszaki adatok

DC MOTOR SEBESSÉG Arány Gear Stages Sebességváltó mérete Modellszám Feszültség Nincs terhelés Betöltéskor
Működési tartomány Névleges feszültség Aktuális Sebesség Aktuális Nyomaték Sebesség
RPM Dia L Min-Max V V mA RPM mA N.m RPM
10000 4 1 22 13 TJX22RC4i-6V-2500R 1,5-9,0 6 150 2500 520 0.01 2000
10000 4.75 1 22 13 TJX22RC4.75i-6V-2105.3R 1,5-9,0 6 150 2105.3 520 0.01 1684.2
10000 12.3 2 22 17 TJX22RC12.3i-6V-813R 1,5-9,0 6 150 813 520 0.02 650.4
10000 16 2 22 17 TJX22RC16i-6V-625R 1,5-9,0 6 150 625 520 0.03 500
10000 19 2 22 17 TJX22RC19i-6V-526.3R 1,5-9,0 6 150 526.3 520 0.04 421.1
10000 43 3 22 20 TJX22RC43i-6V-232.6R 1,5-9,0 6 150 232.6 520 0.08 186
10000 58 3 22 20 TJX22RC58i-6V-172.4R 1,5-9,0 6 150 172.4 520 0.1 137.9
10000 76 3 22 20 TJX22RC76i-6V-131.6R 1,5-9,0 6 150 131.6 520 0.13 105.3
10000 90 3 22 20 TJX22RC90i-6V-111.1R 1,5-9,0 6 150 111.1 520 0.16 88.9
10000 107 3 22 20 TJX22RC107i-6V-93.5R 1,5-9,0 6 150 93.5 520 0.19 74.8
10000 150 4 22 24 TJX22RC150i-6V-66.7R 1,5-9,0 6 150 66.7 520 0.24 53.3
10000 204 4 22 24 TJX22RC204i-6V-49R 1,5-9,0 6 150 49 520 0.32 39.2
10000 276 4 22 24 TJX22RC276i-6V-36.2R 1,5-9,0 6 150 36.2 520 0.44 29
10000 304 4 22 24 TJX22RC304i-6V-32.9R 1,5-9,0 6 150 32.9 520 0.48 26.3
10000 375 4 22 24 TJX22RC375i-6V-26.7R 1,5-9,0 6 150 26.7 520 0.6 21.3
10000 525 5 22 28 TJX22RC525i-6V-19R 1,5-9,0 6 150 19 520 0.75 15.2
10000 713 5 22 28 TJX22RC713i-6V-14R 1,5-9,0 6 150 14 520 0.75 11.2
10000 1024 5 22 28 TJX22RC1024i-6V-9.8R 1,5-9,0 6 150 9.8 520 1 7.8
10000 2036 5 22 28 TJX22RC2036i-6V-4.9R 1,5-9,0 6 150 4.9 520 1 3.9

Nyomatékegység átváltása: 1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
Ha egyéb paraméterekre van szüksége, forduljon az ügyfélszolgálathoz.
