Kefe nélküli DC (BLDC) motor - Felépítés és működés

Kefe nélküli DC (BLDC) motorok hatékonyságuk, megbízhatóságuk és hosszú élettartamuk miatt egyre népszerűbbek. A hagyományos kefés motorokkal ellentétben ezek elektronikus vezérlőrendszerrel kapcsolják át az áramot a tekercsek között, így nincs szükség kefékre és mechanikus kommutátorra. Ez a kialakítás javítja a hatékonyságot, csökkenti a kopást és pontosabb vezérlést tesz lehetővé. Ennek eredményeként a BLDC motorokat széles körben használják az ipari berendezésektől a fogyasztói elektronikai alkalmazásokig.

ABLDCMotors alapvető felépítése

Állórész:

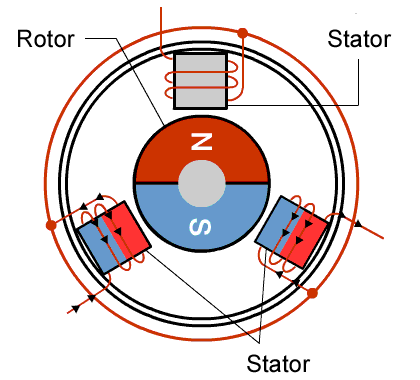

Az állórész egy kefe nélküli egyenáramú motor álló része, és a rotort meghajtó mágneses mező létrehozásáért felelős. Több réztekercsből áll, amelyek egy laminált acélmag köré vannak szerelve. Ezek a tekercsek egy elektronikus fordulatszám-szabályozóhoz (ESC) csatlakoznak, amely meghatározott sorrendben látja el az áramot az egyes fázisokhoz.

Ahogy a vezérlő áramot kapcsol a tekercsek között, a motor belsejében lévő mágneses mező folyamatosan változtatja a pozícióját, létrehozva az úgynevezett forgó mágneses mezőt. A forgórész állandó mágnesei természetesen követik ezt a mozgó mezőt, nyomatékot hoznak létre, és a motor forogását okozzák.

Az állórész kialakítása közvetlen hatással van a motor teljesítményére. Az olyan tényezők, mint a tekercselés konfigurációja, a rés kialakítása és a pólusok száma befolyásolhatják a hatékonyságot, a kimeneti nyomatékot, az üzemi hőmérsékletet és a zajszintet. Emiatt az állórészt gyakran a BLDC motorok egyik legkritikusabb alkatrészének tekintik.

Rotor:

A kefe nélküli egyenáramú motor forgórésze állandó mágnesekből áll, amelyek mágneses teret hoznak létre. Működés közben ez a mágneses tér kölcsönhatásba lép az állórész által generált forgó mágneses térrel, létrehozva a motort meghajtó nyomatékot.

Az állórésztől eltérően a forgórész nem igényel tekercselést vagy közvetlen elektromos csatlakozást. Ez az egyszerűbb szerkezet szükségtelenné teszi a keféket és a kommutátorokat, csökkenti a mechanikai kopást és javítja a megbízhatóságot.

A rotor meghatározott számú mágneses pólussal van kialakítva, jellemzően 2 és 8 között van az alkalmazástól függően. A pólusszám fontos szerepet játszik a motoros teljesítményben. A több pólusú motorok általában nagyobb nyomatékot és egyenletesebb működést biztosítanak alacsonyabb fordulatszámon, míg a kevesebb pólusú motorok jobban megfelelnek a nagy sebességű alkalmazásokhoz. A megfelelő pólusszám kiválasztása ezért a motor tervezésének kulcsfontosságú része, mivel közvetlenül befolyásolja a nyomaték, a sebesség és az általános hatékonyság közötti egyensúlyt.

állandó mágnesek:

Az állandó mágnesek generálják azt a mágneses teret, amely kölcsönhatásba lép az állórésszel, és ezáltal forog. A legtöbb BLDC motor neodímium vasbór (NdFeB) mágneseket használ, mivel erős mágneses teret biztosítanak, miközben kompaktak és könnyűek maradnak. Magas hőmérsékletű vagy zord működési környezettel járó alkalmazásokban a szamárium-kobalt (SmCo) mágnesek használhatók kiváló hőstabilitásuk és korrózióállóságuk miatt. A mágnesek biztonságosan rögzítve vannak a forgórészen, hogy biztosítsák a stabil működést nagy fordulatszámon.

A mágneses kialakítás nagy szerepet játszik a motor teljesítményének meghatározásában. Az olyan tényezők, mint a pólusszám, a mágnesek elhelyezése és a mágneses erősség, mind befolyásolják a kimeneti nyomatékot, a sebességet és az általános hatékonyságot. Ezen paraméterek optimalizálásával a motortervezők testreszabhatják a BLDC motorokat, hogy megfeleljenek a különböző alkalmazások speciális követelményeinek, legyen az elsőbbség a nagy nyomaték, a nagy sebesség vagy a maximális energiahatékonyság.

A BLDC motorok típusai

Belső rotoros BLDC motorok

A belső forgórészes kefe nélküli egyenáramú motorokban az állandó mágneses forgórész a motor közepén található, és az állórész tekercseiben forog. Ez a legszélesebb körben használt konfiguráció az ipari és kereskedelmi alkalmazásokban. Mivel a forgórész a motor keresztmetszetének csak a magját foglalja el, átmérője és tömege viszonylag kicsi, ami alacsony forgási tehetetlenséget eredményez. Az alacsony tehetetlenségi nyomaték azt jelenti, hogy a motor gyorsan tud gyorsulni és lassulni, ami elengedhetetlen a szervohajtásokban, a robotcsuklókban és a precíziós pozicionáló rendszerekben, ahol a dinamikus válasz kritikus tervezési követelmény.

A kompakt forgórész lehetővé teszi a belső forgórészes motorok számára is, hogy nagy fordulatszámot érjenek el. A hengeres házzal kombinálva, amely természetesen integrálódik a szabványos gépegységekbe, a belső forgórészes kialakítás jól illeszkedik az elektromos kéziszerszámokhoz, szivattyúkhoz, kompresszorokhoz, hűtőventilátorokhoz és ipari hajtási alkalmazásokhoz, ahol nagy sebességű, kompakt motorra van szükség gyors dinamikus reakcióval. Az állórész tekercseiben keletkező hő közvetlenül a motorházon keresztül a környező szerkezetbe vezethető, ami leegyszerűsíti a hőkezelést folyamatos üzemben.

Külső rotoros BLDC motorok

A külső forgórészes kefe nélküli egyenáramú motorban a forgórész hengeres héjat vagy csészét képez, amely körülveszi az állórészt és forog körülötte. Az állandó mágnesek ennek a külső forgórészhéjnak a belső felületére vannak felszerelve, befelé, a motor közepén lévő állórész tekercsek felé. Ez a fordított elrendezés a mágneses légrést nagyobb sugárban helyezi el, ami növeli az effektív nyomatékkart, és lehetővé teszi több mágneses pólus elhelyezését a rotor kerülete körül.

Az eredmény egy olyan motor, amely lényegesen nagyobb nyomatékot generál alacsonyabb fordulatszámon, mint az azonos méretű és teljesítményű belső forgórészes kialakítás. A külső rotoros motorok ezért a preferált választás a közvetlen hajtású alkalmazásokhoz, ahol a sebességcsökkentő áttétel nem kívánatos – nevezetesen drone és UAV meghajtás, közvetlen meghajtású mennyezeti és axiális ventilátorok, elektromos kerékpáragy-motorok és forgótányér- vagy tányérmeghajtók a precíziós műszerekben. A kompromisszum a nagyobb külső átmérő és a nagyobb forgási tehetetlenség, ami korlátozza a dinamikus választ a belső rotor kialakításához képest. A hőkezelés is alaposabb átgondolást igényel, mivel a forgó külső héj korlátozza a légáramlást az állórész körül.

Hogyan forog a BLDC motor?

A kefe nélküli egyenáramú motor működése az állórész által keltett mágneses tér és a forgórészre szerelt állandó mágnesek közötti kölcsönhatáson alapul.

Ha az állórész tekercsét árammal látják el, az mágneses mezőt hoz létre, amely vonzza és taszítja a forgórész mágneseit. Ez a mágneses erő nyomatékot generál, és a forgórészt elmozdítja. Ha azonban ugyanaz a tekercs folyamatosan feszültség alatt marad, a forgórész egyszerűen a mágneses mezőhöz igazodik, és leállna forogni.

Ahhoz, hogy a motor működjön, az állórész belsejében lévő mágneses mezőnek folyamatosan pozíciót kell változtatnia. Ezt az elektronikus kommutációnak nevezett eljárással érik el. A hagyományos egyenáramú motorokhoz hasonlóan kefék és mechanikus kommutátor használata helyett a BLDC motor egy elektronikus vezérlőre támaszkodik, hogy pontosan időzített időközönként váltson áramot a különböző állórész tekercsek között.

A vezérlő a rotor helyzetét Hall-effektus érzékelők vagy érzékelő nélküli back-EMF érzékelés segítségével határozza meg. Ezen információk alapján a megfelelő tekercselési sorrendet feszültség alá helyezi, forgó mágneses teret hozva létre, amely folyamatosan előre húzza a rotort.

A vezérlő alapvetően három fő részből áll: helyzet-visszacsatoló eszközök (például Hall-érzékelők vagy háttér-EMF-érzékelő áramkörök), intelligens vezérlőalgoritmusokat futtató mikrokontroller vagy digitális jelfeldolgozó processzor, valamint áramellátást biztosító elektronikai alkatrészek, például tranzisztorok és MOSFET-ek az áramutak váltásához. Ezek a modulok együttműködnek az elektronikus kommutáció megvalósításában és az egyes motorfázisok feszültségellátásának kezelésében. A vezérlő először helyzet-visszacsatoló eszközökön keresztül azonosítja a forgórész helyzetét. Ezen helyzeti adatok alapján a tekercseket a megfelelő sorrendben feszültség alá helyezi, hogy olyan forgó mágneses mező alakuljon ki, amely folyamatosan előre húzza a rotort, fenntartva a stabil forgó mágneses teret a zökkenőmentes működés, a hatékony nyomatékkimenet és a precíz fordulatszám szabályozás érdekében.

A BLDC motorok előnyei

Magas Hatékonyság

A BLDC motorok rendkívül hatékonyak, mivel kiküszöbölik a kefesúrlódást és a kommutátor veszteségeket. A nagy teljesítményű állandó mágnesekkel kombinálva több elektromos energiát alakítanak át hasznos mechanikai teljesítménnyel, miközben kevesebb hőt termelnek.

Hosszú élettartam

Kefék vagy kommutátorok nélkül kevesebb kopóalkatrész található a BLDC motorban. Ez jelentősen csökkenti a karbantartási igényeket és meghosszabbítja az élettartamot.

Nagy teljesítménysűrűség

A BLDC motorok nagy nyomatékot és teljesítményt képesek leadni egy kompakt csomagból. Könnyű rotor kialakításuk javítja a dinamikus reakciót és a gyorsulási teljesítményt is.

Alacsony elektromos zaj

Mivel nincs kefe-kommutátor érintkezés, a BLDC motorok sokkal kevesebb elektromos zajt és elektromágneses interferenciát (EMI) bocsátanak ki, mint a hagyományos kefés motorok.

Precíz vezérlés

Elektronikus vezérlővel párosítva a BLDC motorok pontos fordulatszám- és nyomatékszabályozást biztosítanak széles működési tartományban, így ideálisak automatizálási és precíziós alkalmazásokhoz.

Ideális alkalmazások BLDC motorokhoz

A BLDC motorokat széles körben használják olyan iparágakban, ahol elengedhetetlen a hatékonyság, a megbízhatóság és a pontos vezérlés. A tipikus alkalmazások közé tartoznak az ipari automatizálási rendszerek, a robotika, a CNC berendezések, az elektromos szerszámok, az orvosi eszközök és az elektromos járművek. Nagy nyomatékot, gyors reakciót és hosszú élettartamot biztosító képességük miatt kiválóan alkalmasak az igényes működési környezetekre.

A Hongyang Motor testreszabott motormegoldásokat kínál számos ipari és kereskedelmi alkalmazáshoz. Mérnöki csapatunk szorosan együttműködik az ügyfelekkel, hogy segítsen kiválasztani a legmegfelelőbb motortechnológiát a teljesítménykövetelmények, a működési feltételek és a költségcélok alapján. Emellett aktívan fejlesztünk egy sor kefe nélküli egyenáramú motormegoldást, hogy megfeleljünk a nagyobb hatékonyság, hosszabb élettartam és fejlett mozgásvezérlési teljesítmény iránti növekvő keresletnek a különböző iparágakban.
