Varisztorok alkalmazása mikro egyenáramú motorokban

A varisztor egy nemlineáris feszültségkorlátozó védelmi alkatrész, amelyet arra terveztek, hogy elnyelje az áramkör túlfeszültségét, és megvédje a precíziós, későbbi elektronikus alkatrészeket. Széles körben alkalmazzák kefés mikromotorokban, hatékonyan oldja meg a motorok általános működési problémáit, mint például a kommutációs feszültségcsúcsok, az elektromágneses interferencia és a kefe kopása.

Ez a cikk szisztematikusan bemutatja a varisztorok működési elvét, elemzi azok alapvető védelmi funkcióit mikro motor működését, és szabványos és gyakorlatias komponensválasztási irányelveket ad. Professzionális műszaki referenciaként szolgál hardvermérnökök, tervezőfejlesztők és beszerzési személyzet számára.

Varisztorok működési elve

A feszültségfüggő ellenállás (varisztor) nagyon érzékeny a feszültségváltozásokra. Ellenállása normál alacsony feszültségű üzemi körülmények között a megaohm szinten marad, és hirtelen a milliohm szintre csökken, amikor túlfeszültség lép fel, alacsony impedanciájú utat képezve a túlfeszültség gyors kisütéséhez és a feszültség befogási védelem megvalósításához.

1.1 Három jellemző működési zóna

A varisztor üzemállapota az alkalmazott feszültségtől függően három különböző régióra osztható:

1) Szivárgási régió

Ha az alkalmazott feszültség az áramkör normál működési tartományán belül van, a varisztor rendkívül nagy ellenállást mutat, és csak kis szivárgási áram halad át. Nem befolyásolja az áramkör normál működését, és hosszú távú készenléti védelmi állapotban marad.

2) Nemlineáris befogási tartomány

Amikor tranziens túlfeszültségek vagy feszültségcsúcsok jelennek meg az áramkörben, a varisztor belép a nemlineáris munkatartományba. Az áramerősség meredeken növekszik, miközben a kapocsfeszültség stabilan egy biztonságos szűk tartományon belül van. Ez a varisztor fő munkaterülete a túlfeszültségek elnyelésére és a tüskék elnyomására, és ez végzi a fő védelmi munkát a mikromotor-áramkörökben.

3) Telítettségi régió

Ha a túlfeszültség tovább emelkedik a csapágytartományon túl, a varisztor belép a telítési tartományba, és kis ellenállású lineáris komponensként viselkedik, ami a hurokáram éles növekedését eredményezi. A hosszú távú üzemeltetés ezen a területen az alkatrészek túlmelegedését, kiégést és akár a kerámia repedéseit is okozhatja. Ezért a gyakorlati alkalmazásokban szigorúan tilos a telítési régió működése.

1.2 Anyagvezetési mechanizmus

A közönséges fém-oxid varisztorok szinterezett polikristályos félvezető kerámiák, amelyek főleg cink-oxidból (ZnO) készülnek kis mennyiségű segédfém-oxid adalékkal, például bizmut-oxiddal és kobalt-oxiddal.

Minden cink-oxid szemcsét nagy ellenállású szemcsehatárréteg borít be. Névleges üzemi feszültség alatt a szemcsehatár blokkolja az áramvezetést, hogy biztosítsa az áramkör normál működését. Ha a feszültség meghaladja a küszöbértéket, Zener-letörés és alagúthatás lép fel a szemcsehatáron, az alkatrész ellenállása hirtelen lecsökken, és egy nagy sebességű kisülési csatorna képződik, amely azonnal felszabadítja a túlfeszültséget.

A varisztorok fő funkciói a mikromotorokban

A legtöbb általános mikromotor szálcsiszolt egyenáramú motor. Működés közben a szénkefék és a kommutátorok folyamatosan váltják az armatúra tekercseinek áramirányát. Mivel az armatúra tekercsének induktív jellemzői vannak, feszültség alatt tárolja a mágneses energiát. A kommutáció során az áram pillanatnyi váltása hatalmas mágneses energiát szabadít fel, ami nagyfeszültségű tranziens tüskék, nevezetesen visszafelé irányuló elektromotoros erő (Back EMF) kialakulását eredményezi.

Hatékony védelem nélkül a kommutációs tüskék három fő problémát okoznak:

1) Gyorsított motorkopás

A nagyfeszültségű tüskék kommutációs szikrákat keltenek, magas hőmérsékletű eróziót okozva a kommutátor szegmenseken és a szénkeféken, súlyosbítva a mechanikai kopást és nagymértékben lerövidítve a mikromotorok teljes élettartamát.

2) Súlyos elektromágneses interferencia

A kommutációs szikrák folyamatos elektromágneses zajt sugároznak, ami megzavarja a környező precíziós eszközök, például érzékelők, Bluetooth modulok és vezérlőchipek normál működését, ami a termék EMC megfelelőségének meghibásodásához vezet.

3) Az áramkör alkatrészeinek károsodása

Az el nem nyomott túlfeszültség-csúcsok a vezérlő NYÁK-ra kerülnek, könnyen lebontva a meghajtó IC-ket, a kondenzátorokat és más precíziós alkatrészeket, növelve a termék meghibásodásának arányát és az értékesítés utáni költségeket.

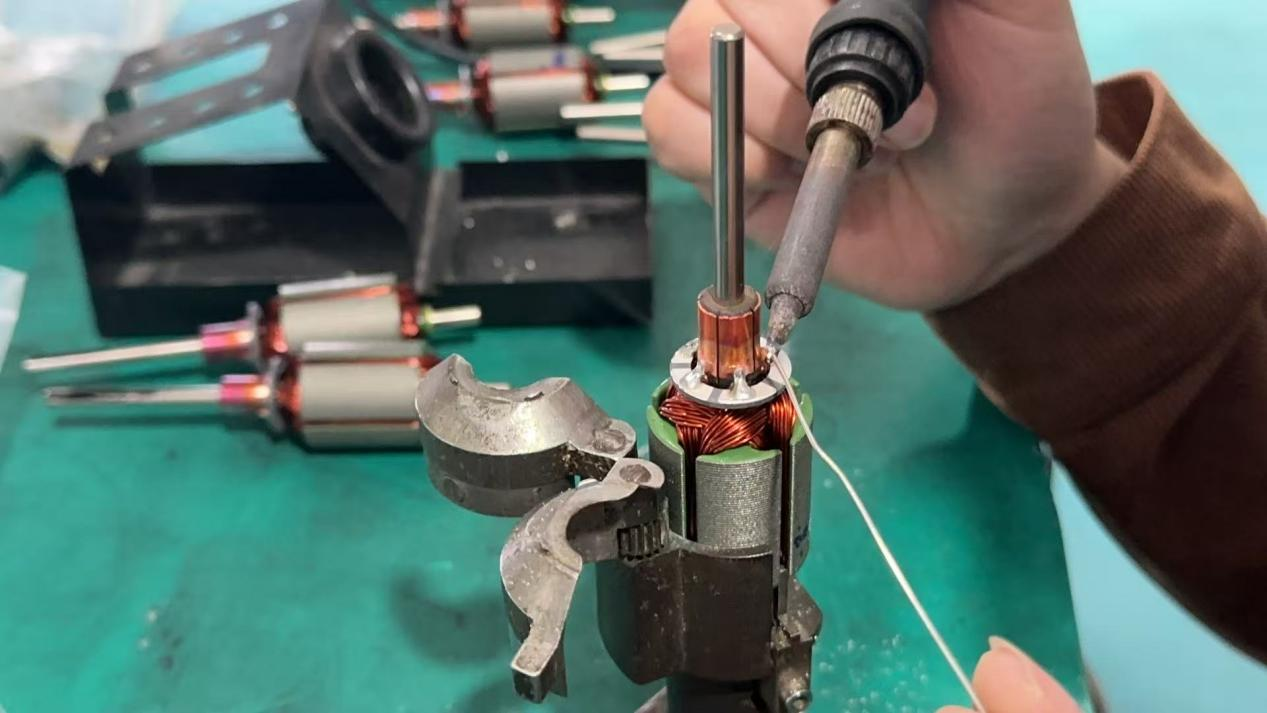

Ha egy varisztort párhuzamosan csatlakoztatunk a mikromotor kapcsaihoz, az alkatrész azonnal belép a nemlineáris rögzítési tartományba, amint kommutációs feszültségcsúcsok lépnek fel. Alacsony impedanciájú túlfeszültség-kisülési utat biztosít a túlfeszültség biztonságos tartományon belüli rögzítésére, három magvédelmi hatást megvalósítva:

1. Hatékonyan elnyomja a kommutációs szikrákat, és csökkenti a kommutátorok és szénkefék kopását;
2. Jelentősen csökkenti az elektromágneses sugárzás interferenciáját, hogy megfeleljen az ipari EMI tanúsítási szabványoknak;
3. Nyelje el a tranziens túlfeszültséget a háttéráramkör precíziós alkatrészeinek védelme érdekében.

Professzionális varisztorválasztási útmutató mikromotorokhoz

A mikromotoros dedikált varisztorok kiválasztása két alapvető paraméterre összpontosít: a varisztor feszültségére (V₁mA) és a túlfeszültség-áram kapacitására.

1. kulcsparaméter: Varisztor feszültség (V₁mA)

A varisztorfeszültség (V₁mA), más néven küszöb-letörési feszültség, az alkatrészen lévő feszültségre utal, amikor 1 mA egyenáram halad át a varisztoron. Ez a védelem pontosságát és élettartamát befolyásoló legkritikusabb paraméter.

DC mikromotor kiválasztási képlet

V₁mA = (1,8 ~ 2,2) × motor névleges egyenáramú tápfeszültsége (Vp)

Két alapvető kiválasztási megkötés

1. A varisztor feszültségének magasabbnak kell lennie, mint a rendszer maximális folyamatos üzemi feszültsége, hogy elkerüljük a téves kioldást és a rendellenes felmelegedést;
2. A varisztor feszültségének alacsonyabbnak kell lennie a védett alkatrészek maximális ellenállási feszültségénél, hogy biztosítsa a hatékony rögzítést az áramkör károsodása előtt.

Gyakorlati alkalmazási példa

12V névleges DC mikromotorhoz:

Minimális kiválasztási érték: 12V × 1,8 = 21,6V

Maximális kiválasztási érték: 12V × 2,2 = 26,4V

Ajánlott főbb specifikációk: 24V / 26V varisztorok.

2. kulcsparaméter: Túlfeszültség-áram kapacitás

A túlfeszültség-áram-kapacitás az a maximális impulzus-csúcsáram, amelyet a varisztor képes ellenállni szabványos vizsgálati körülmények között (25 °C-os környezeti hőmérséklet, meghatározott túlfeszültség-hullámforma és ütközési idők), és a varisztor feszültségváltozását ±10%-on belül szabályozzák.

Kiválasztási alapelvek

1. A magasabb névleges túlfeszültség erősebb interferencia-elhárító képességet és stabilabb védelmi teljesítményt biztosít;
2. A motor által generált tényleges túlfeszültségnek alacsonyabbnak kell lennie, mint az alkatrész névleges maximális túlfeszültsége a hosszú távú megbízható működés érdekében;
3. Olyan forgatókönyvek esetén, amikor a túlfeszültség nem számítható ki pontosan, válassza ki a műszaki adatokat a motor teljesítménye, az indítási-leállítási frekvencia és a tényleges terhelési feltételek alapján.

Következtetés

Olcsó, nagy megbízhatóságú és nagy hatásfokú feszültségvédelmi komponensként a varisztorok pótolhatatlan szerepet töltenek be a kefés mikromotoros rendszerekben. A motor kommutációja során keletkező Back EMF elnyelésével hatékonyan elnyomják a szikrakopást, csökkentik az elektromágneses interferenciát, védik a precíziós áramkör alkatrészeit, és jelentősen javítják a mikromotoros berendezések általános stabilitását és élettartamát.

Az ésszerű paraméterválasztás a kulcsa annak, hogy a varisztor védelmi teljesítménye teljes játékot biztosítson. Ha egyenáramú motorra van szüksége, kérjük, vegye fel velünk a kapcsolatot a személyre szabott megoldások támogatásáért.
